Перевод координат из одной системы в другую (WPT OziExplorer)

Для этого можно воспользоваться програмой GPSBabel.

Вот пример строчки которая переводит из одного формата в другой.

gpsbabel -w -i ozi -f "files-in.wpt" -x nuketypes,tracks,routes -o garmin_txt -F "file-out.txt"

из файла *.WPT c форматом:

25 57.925312,39.274247, 41557.6230558, …
26 57.094605,39.516796, 41557.6231593, …

Переводит его в следующий формат:

Waypoint 25 User Waypoint N57 24.819 E39 01.455 ….
Waypoint 26 User Waypoint N57 21.776 E39 02.808 ….

Или можно воспользоваться следующим сайтом : www.gpsvisualizer.com.

Секстант

Using_sextant_swing

Открыть для просмотра как это работает.

sextant

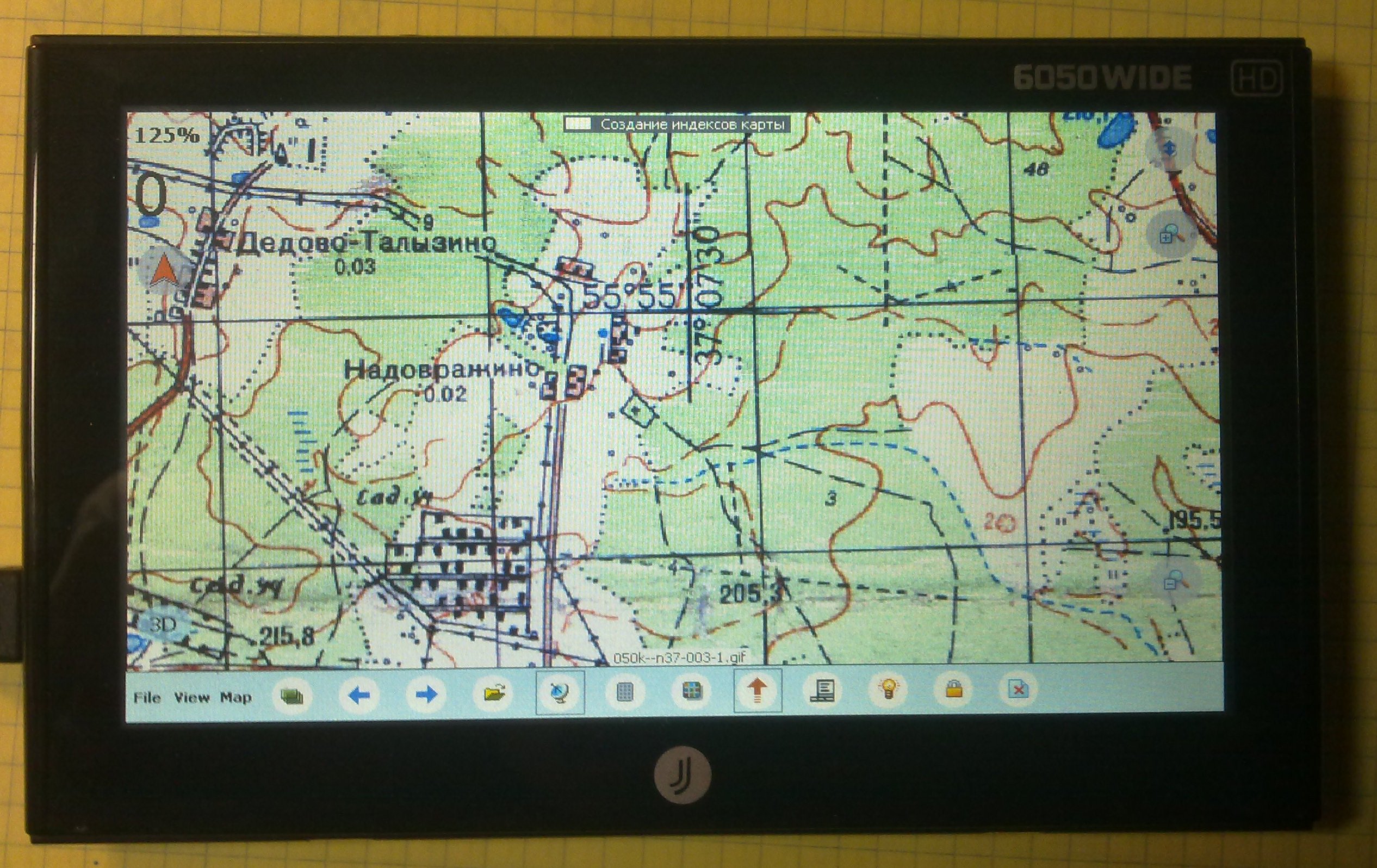

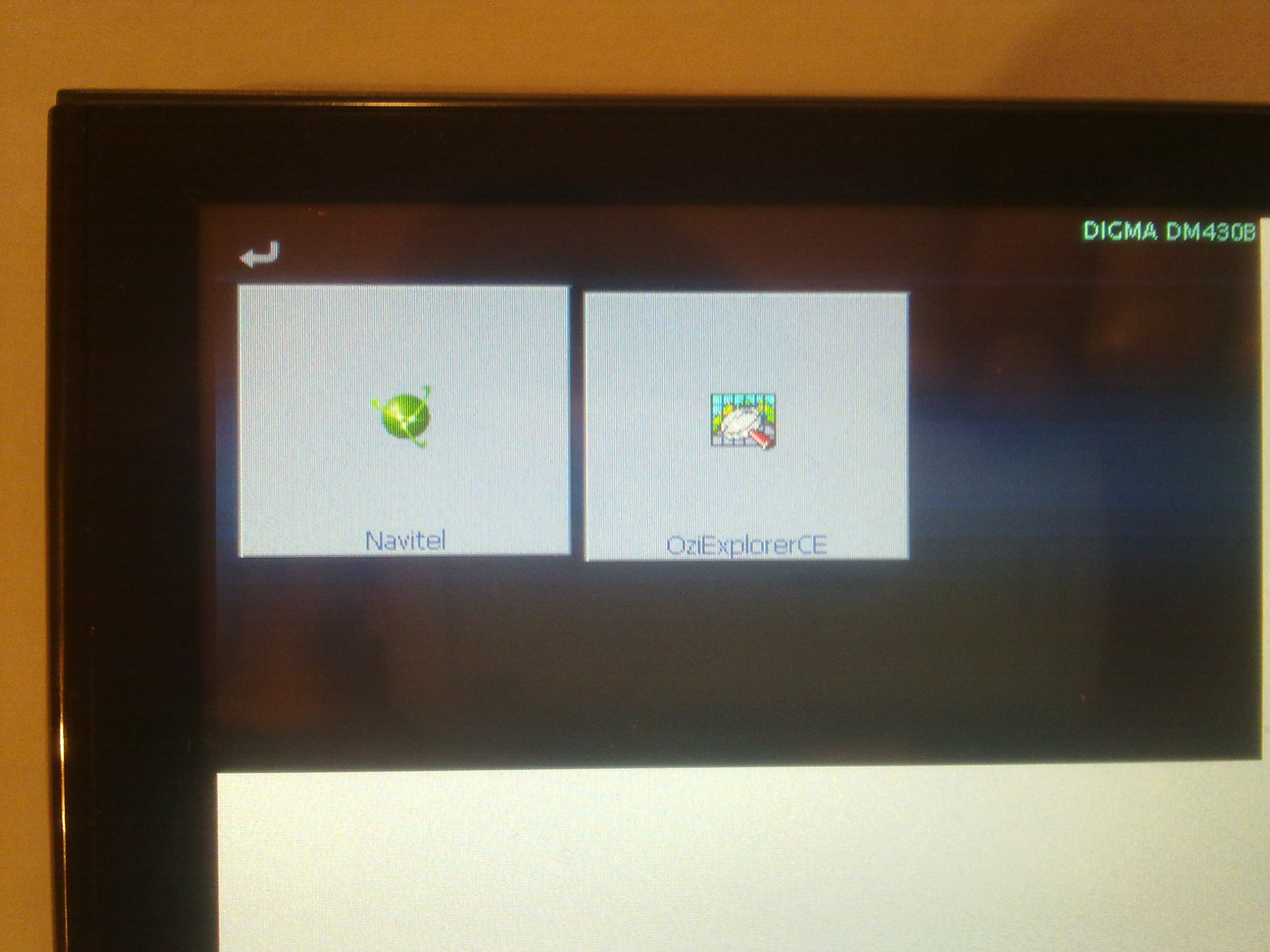

Установка OziExplorerCE (ARM) на WIDE 6050

Есть такой интересный навигатор 6050 WIDE от компании www.jj-connect.ru

На него можно отлично поставить Oziexplorer. Из за того что экран широкий (большой) очень удобно использовать для навигации в лесу.

32-канальный GPS/ГЛОНАСС-модуль GL8088s на базе чипсета ST

Для тестирования системы позиционирования на основе GLONASS был закуплен чип GL8088s.
Первые результаты приведены ниже. Скоро проведем тестирования на местности.

Сам чип Glonass/GPS от НАВИА http://www.terraelectronica.ru

GL8088s/GPS Собранный модуль для тестирования

В режиме приема только GPS

В режиме приема только GLONASS

В режиме приема GLONASS/GPS

В режиме приема только GPS

В режиме приема только GLONASS

В режиме приема GLONASS/GPS

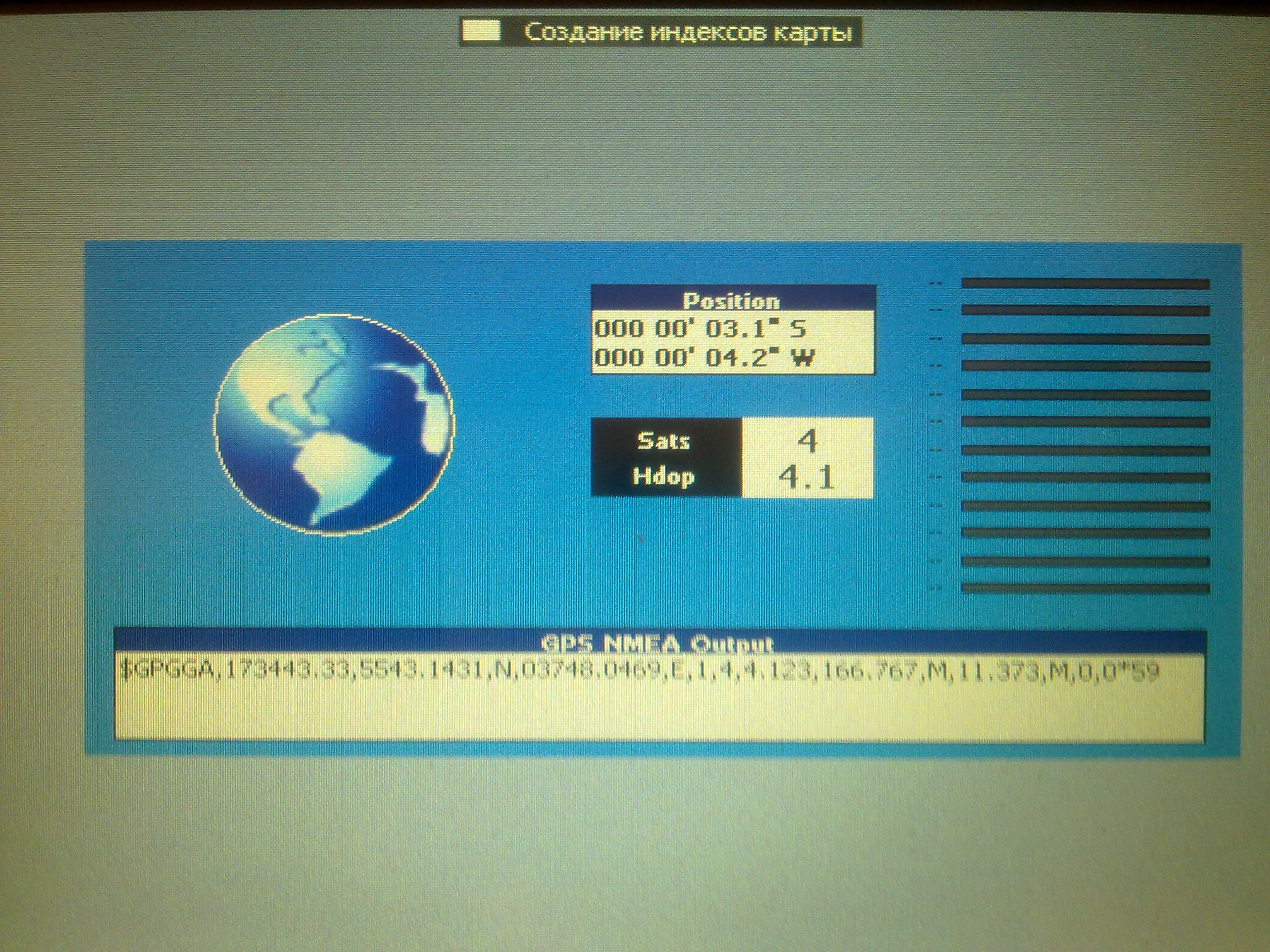

Пример данных с простого GPS (GPS04)

Какой навигационной системой Вы пользуетесь в лесу ?

Какой навигацией Вы пользуетесь в лесу ?

Результаты

Загрузка ... Загрузка ...

Если у Вас совсем другая система, огромная просьба оставить свой комментарий внизу.

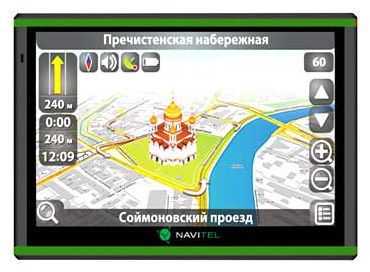

Нвигатор

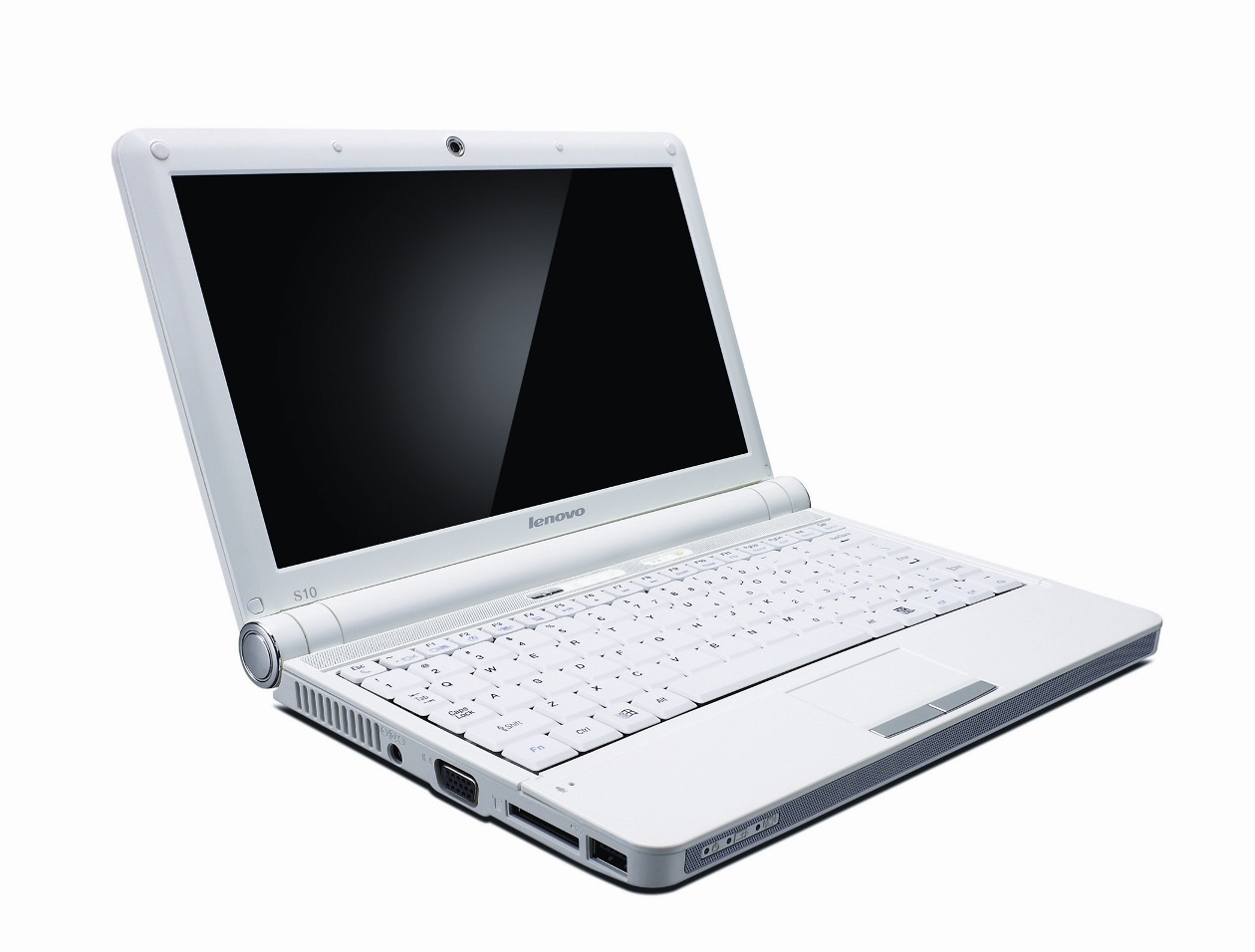

NetBook,Laptop

GPS Garmin

iPad 2 Как навигационная система.

Берем iPad 2 (любой модификации) в них нет GPS приемника, но может и есть, но этого никто не знает, и даже не может объяснить как там вся эта навигация работает. Проверенно — навигация работает только в городе. Можно поставить Новител или Яндекс карты — они прекрасно работают. В интернете существует отличная програма под названием Bit Map она отлично кушает и показывает карты из под OziExplorer и даже умеет двигаться по ним, но только в городе.

Все было бы просто если можно было бы купить Bluetooth GPS приемник и спокойно принимать координаты в формате NMEA через него, но тут тоже грабли. Оказывается в мире всего 1-2 таких приемника которые умеет общаться с iPad и то в Москве они не продаются.

После рысканья в Интернете наткнулся на то что есть такое понятие как GPS/Wi-Fi/TCP/IP/NMEA для iPad. Оказалось все очень просто. Есть устройства со встроенным или не встроенным GPS приемником которые работают как TCP/IP сервер, с возможностью подключение к ним через Wi-Fi и при подключения к ним через TCP/IP порт — iPad просто получает текущие координаты в NMEA формате. Ура. но не совсем. Оказывается что программ которые умеет читать с TCP/IP порта NMEA данные практически нет. Есть дорогая программа и то для водного транспорта.



Вот так выглядит карта на iPad в программе Bit Map. Но как заставить данную программу показывать хотя бы нужную карту местности и по возможности Ваш трек. Оказывается она умеет загружать через HTTP самый обыкновенный файл KML с точками или треком и отображать его на карте. Конечно понятно что это не совсем On-Line мониторинг вашего передвижения, но это шанс не заблудиться. Вы спросите почему бы не в ручную загрузить карту и смотреть на нее, это не удобно в том случаи когда карт у вас очень много и искать конкретно данную карту затруднительно. Вот что пока мне удалось разузнать про эту чудесную штуку iPad 2.





А теперь напишу то что я придумал, и это работает, не уверен что это правильно. Буду благодарен если подскажите что можно сделать чтобы из iPad 2 сделать полноценную систему навигации.

Для того чтобы считывать данные нужен HTTP сервер, чтобы к нему подключиться нужен Wi-Fi точка доступа. Идея заключается в следующем: Берем обыкновенный самый дешевый Wi-Fi маршрутизатор к нему  подключаем микроконтроллер который имеет Ethernet, HTTP сервер, а также GPS приемник. Осталось все запрограммировать.  В итоге получим GPS Track Logger c возможностью считывания ваших текущих и пройденных координат через HTTP протокол.



Экспедиция Печорскiй Трактъ 2011

Участники экспедиции. (Фото автомобилей до подготовки к экспедиции)
