Разъемы для подключения управления лебедкой или люстрой.

Разъемы для подключения управления лебедкой или люстрой

Травматизм при работе с лебёдкой.

Травматизм при работе с лебёдкой.

Из наиболее частых травм можно назвать следующие:

– удары по ногам и рукам прослабленным тросом при резко рывке (обычно при лебежении в горку и неграмотной помощи колесами («в букс»), кроме того, при таких рывках и трос легко оборвать и редуктор лебёдки).

Чаще всего заканчивается ушибами, хотя известны и более опасные случаи – открытые переломы.

– удары тросом при его разрыве. Кстати не имеет значение стальной трос или синтетический… разве что характер травм может быть разным… Чаще всего переломы костей кисти рук и глубокие ссадины.

– втянутые в барабан руки. При не согласованных действиях нятягивающего трос и управляющего лебёдкой или при зацеплении руки за трос и крюк. В лучшем случае ушибы рук и пальцев, в худшем отрезанные пальцы и тяжелые переломы рук.

– Травмы соскользнувшей вверх корозащиткой – ушибы царапины. На деревьях которые слегка прогибаются под нагрузкой стропа, содрав кору, может резко взметнуть вверх. Следовательно: Не рекомендуется держаться за ствол дерева, да и вообще лучше стоять поодаль! Не следует стоять на тросе и корозащитке! Конечно иногда такие действия необходимы, но обязательно отдавайте себе отчёт в том риске которому вы подвергаете себя и тем более других!!!

– травмы упавшими ветками и стволами деревьев. Во время лебежения могут возникать переменные, скачкообразные нагрузки вызывающие раскачивание ствола и падение крупных веток и самого ствола! Известны случаи серьезных повреждений автомобиля, но возможны и тяжелые травмы! Снова напрашивается вывод: стоять как можно дальше от деревьев за которые прикреплена лебёдка.

А. Форосенко © 2006

Проверка мотора от лебедки

Проверяем что мотор крутится в одну сторону

Теперь меняем перемычку и плюсовой контакт
и убеждаемся что мотор крутиться в другую сторону.

ЕРМАК Лебедка электрическая GEW9000, 4080 кг 12v

ЕРМАК  Лебедка электрическая GEW9000, 4080 кг 12v
Цена: 13 664,00
Добрый день!
Предлагаю вашему вниманию,  электрические лебедки «ЕРМАК».
Также расходные материалы.
Наши лебедки прошли суровые испытания в трофи-рейдах.

С уважением,
Георгиев Максим
Менеджер т/н. «Авто аксессуары и инструмент»
Центр оптовой торговли «Гала-Центр»
г.Екатеринбург ул.Радищева, 63
тел. (343) 379-42-00
тел. 8-912-22-000-28
georgiev@galacentre.ru
www.galacentre.ru

Лебёдка MW8288 (HighSpeed)

Разбор лебёдки MW8288 (HighSpeed)

Specifications
Rated line pull: 8288 Lbs (3760kgs) single line.
Motor: Series wound
6.8hp /5.0kw,12V DC
Gear Train: 3 stage planetary
Gear ratio: 138: 1
Clutch: Sliding Ring gear
Braking action: Automatic in the drum
Battery: Recommended 650 CCA minimum for winching
Battery: 25mm2,72″(1.83m)
Fairlead: 4-way Roller fairlead
Wire rope: 5/16″×105′(8.0mm ×32m)
Drum size: 3.0″×9.0″(76mm×228mm)
Dimensions: 23.7″×6.6″×8.7″( 603mm×168mm×220mm)
Mounting bolt pattern 10″×4.5″(254mm×114.3mm)
N.W: 88 lbs (40kgs)
Line speed and motor current (first layer)
Line pull
Lbs
0
2000
4000
6000
8288
Kgs
0
907
1814
2722
3760
Line speed
FPM
65
19.7
14.1
12.5
11.2
MPM
19.8
6.0
4.3
3.8
3.4
Motor current
Amps
58
160
220
280
360
Line pull and cable capacity
Layer of cable
1
2
3
4
Rated line pull per layer
Lbs
8288
6400
5300
4700
Kgs
3760
2903
2404
2132
Cable capacity per layer
Ft
19.6
43
72
105
M
6.0
13.2
22
32



Поставил лебёдку MileMarker 10500

Автор: Monterorider

Зато теперь есть опыт по изготовлению гидравлических трубок. Гибкие шланги я правда в мастерской сделал, не хотелось покупать довольно дорогую обжимную машинку для такого пустяка.

Провёл испытания. На бездорожье выбраться не удалось поэтому использовал её не совсем по назначению. Выкорчевал сухое дерево во дворе (довольно не маленькое 0.5м в диаметре у основания). пришлось даже вторую машину к Монтере прицеплять. Лебёдка работает как часы (по крайней мере сейчас), что мне понравилось, так это то что при работе она фактически никаких звуков не издаёт, только легкий шелчок при переключении направления врашения барабана. Даже когда усилия не хватило, она просто встала и всё. Двух скоростная коробка тоже удобна, можно легко и быстро смотать трос.

Все Фотки:

Софт Шаклы от 5dorog.ru

DSC00690

На сегодня Софт Шакл это уже модная штука, так как почти не имеет веса, против более килограмма стального шакла 4.75т.

Автор: Андрей Фopoceнкo

Читать полностью.

Подключение лебедки, GPS, люстры.

uaz-raz-romik

На каждом выезде меня спрашивают что это такое ? Отвечаю, это разъемы для подключения лебедки люстры и черненькая коробочка с проводом это выносная антенна GPS.

1. Подключение люстры (Круглые разъемы фирмы Amphenol)

2. Подключение управления лебедкой. (Круглые разъемы фирмы Amphenol)

3. Выносная антенна для GPS.

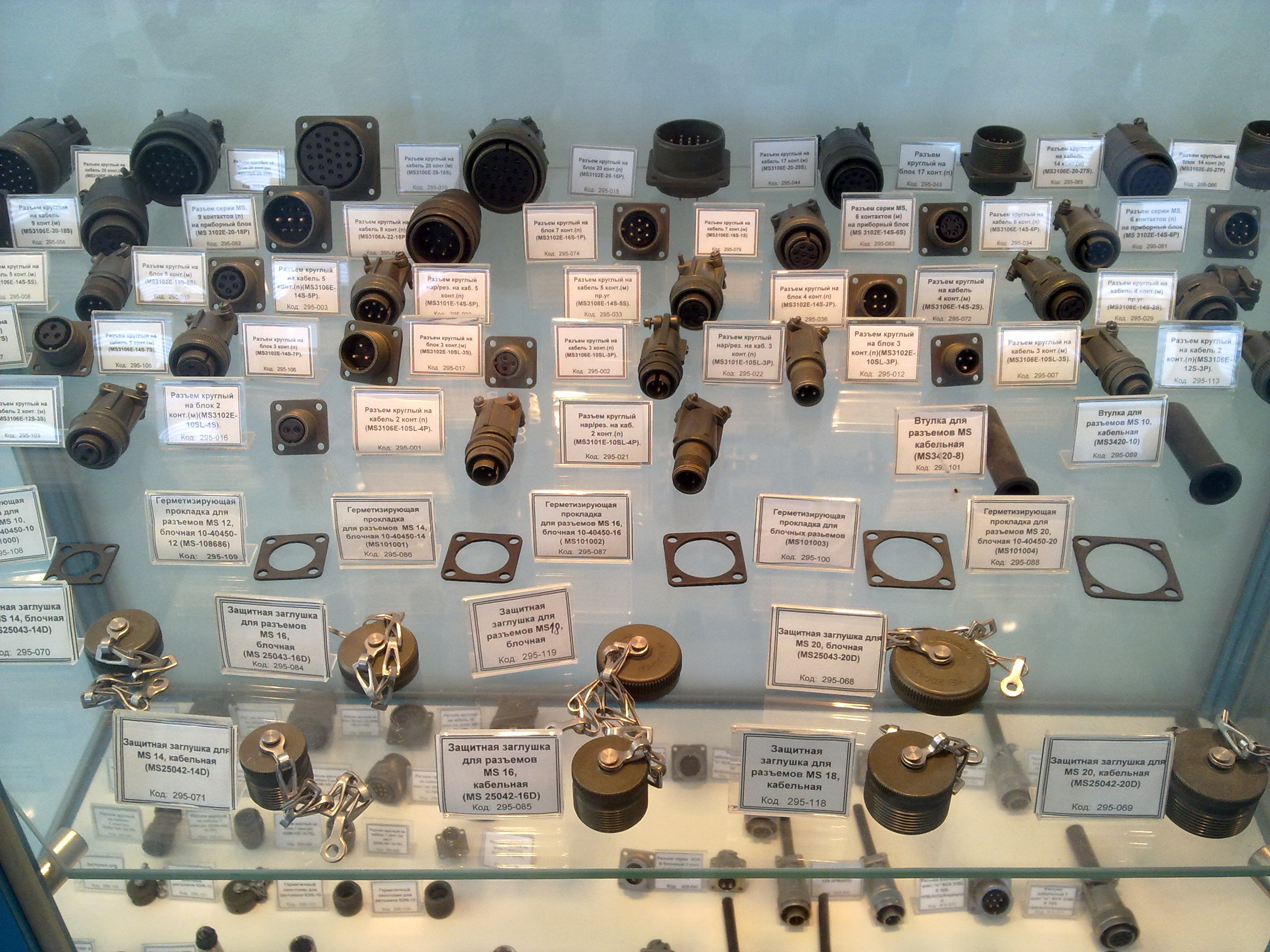

Все разъемы герметичны не только на стыке а также в местах крепления к кузову. Cтоимость конечно их достаточно большая, но они этого стоят. Все разъемы можно купить в магазине Бурый Медведь.
